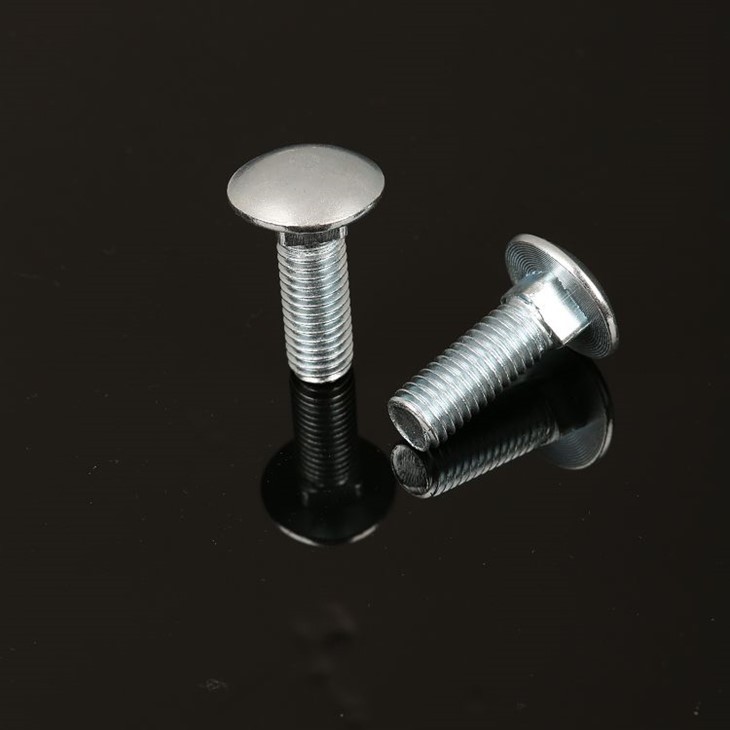

Runt huvud med fyrkantig hals vagnbult
Produkt: Transportbult (bultar med fyrkantig hals med rund huvud)
Material: Kolstål, Rostfritt stål A2/A4
Betyg: 4.8,5.8,6.8,8.8,9.8,10.9.osv
Diameter: M5-M20
Längd: 10 till 200
Ytbehandlad: Galvaniserad (ZP), Svart, HDG, Dacromet, etc
Förpackning: Liten låda/påse, kartonger/pall.
Produktinformation
Round Head Square Neck vagnbult, även känd som en coach bolt, är en robust och pålitlig fästlösning lämplig för applikationer där ett jämnt, färdigt utseende och säkerhet mot rotation är avgörande. Denna bult har ett rundat huvud med en fyrkantig halssektion direkt under den, som är utformad för att förhindra att bulten vrids när muttern dras åt. Den fyrkantiga halsen möjliggör också en säker och jämn passning i materialet som fästs.
Material: Transportbulten är vanligen tillgänglig i olika material, inklusive stål, rostfritt stål och andra legeringar, för att tillgodose olika miljö- och belastningskrav.
Huvudstil: Runt huvud, som ger ett jämnt och färdigt utseende när det installeras, vilket gör det lämpligt för applikationer där ett lågprofilhuvud önskas.
Halstyp: Fyrkantig hals, som hindrar bulten från att rotera när muttern dras åt, vilket ger ökad säkerhet och stabilitet i den fästa leden.
Gängtyp: Bulten har en grov gänga designad för användning med en mutter eller i ett förgängat hål, vilket ger en stark och pålitlig fästning.
Användningsområden: Släpbultar används ofta i trä-till-trä-anslutningar, såväl som i andra material där en jämn finish och motståndskraft mot rotation är viktigt, såsom vid konstruktion, träbearbetning och maskinmontering.
Sammantaget är vagnbulten med rund huvud med fyrkantig hals en mångsidig och pålitlig fästanordning som lämpar sig för ett brett spektrum av applikationer där ett säkert och färdigt utseende krävs.
STANDARD
DIN 603 - 2010
|
Tråd |
M5 |
M6 |
M8 |
M10 |
M12 |
M16 |
M20 |
|
|
d |
||||||||
|
P |
Tonhöjd |
0.8 |
1 |
1.25 |
1.5 |
1.75 |
2 |
2.5 |
|
b |
L Mindre än eller lika med 125 |
16 |
18 |
22 |
26 |
30 |
38 |
46 |
|
125＜L Mindre än eller lika med 200 |
22 |
24 |
28 |
32 |
36 |
44 |
52 |
|
|
L>200 |
/ |
/ |
41 |
45 |
49 |
57 |
65 |
|
|
dk |
Max |
13.55 |
16.55 |
20.65 |
24.65 |
30.65 |
38.8 |
46.8 |
|
Min |
12.45 |
15.45 |
19.35 |
23.35 |
29.35 |
37.2 |
45.2 |
|
|
ds |
Max |
5 |
6 |
8 |
10 |
12 |
16 |
20 |
|
Min |
4.52 |
5.52 |
7.42 |
9.42 |
11.3 |
15.3 |
19.16 |
|
|
k1 |
Max |
4.1 |
4.6 |
5.6 |
6.6 |
8.75 |
12.9 |
15.9 |
|
Min |
2.9 |
3.4 |
4.4 |
5.4 |
7.25 |
11.1 |
14.1 |
|
|
k |
Max |
3.3 |
3.88 |
4.88 |
5.38 |
6.95 |
8.95 |
11.05 |
|
Min |
2.7 |
3.12 |
4.12 |
4.62 |
6.05 |
8.05 |
9.95 |
|
|
r1 |
≈ |
10.7 |
12.6 |
16 |
19.2 |
24.1 |
29.3 |
33.9 |
|
r2 |
Max |
0.5 |
0.5 |
0.5 |
0.5 |
1 |
1 |
1 |
|
r3 |
Max |
0.75 |
0.9 |
1.2 |
1.5 |
1.8 |
2.4 |
3 |
|
s |
Max |
5.48 |
6.48 |
8.58 |
10.58 |
12.7 |
16.7 |
20.84 |
|
Min |
4.52 |
5.52 |
7.42 |
9.42 |
11.3 |
15.3 |
19.16 |
|
